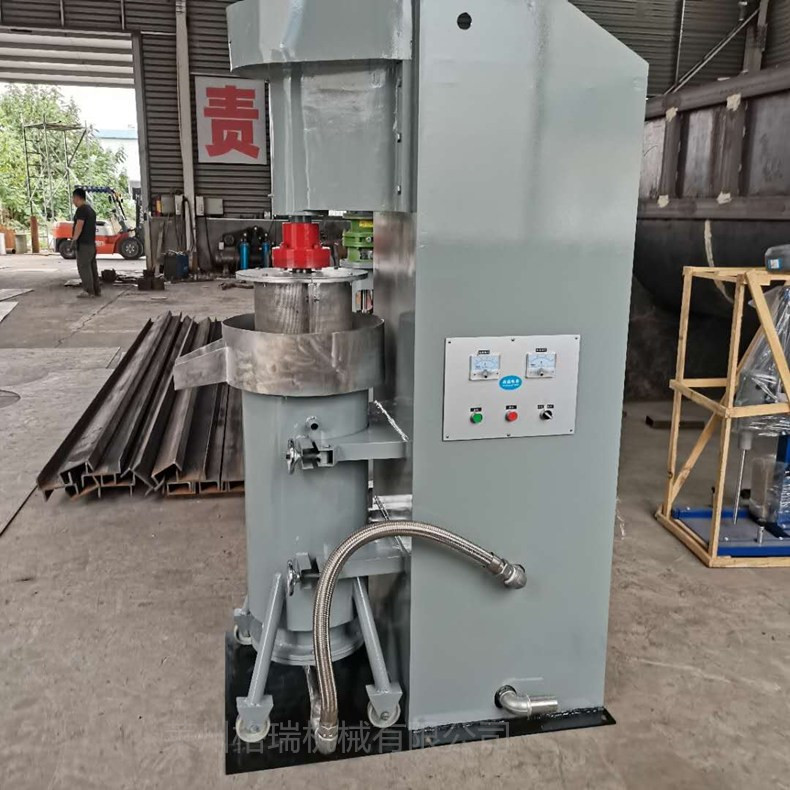

立式砂磨機是一種廣泛應用于涂料、染料、油墨、藥品、磁記錄材料、鐵氧體、感光膠片、碳酸鍶等工業部門的研磨分散設備，具有效率高、生產連續性好等特點。由于不同產品的物料性質、細度要求、工藝條件差異很大，對細度的要求，本機可以適量加減研磨介質進行調整。立式砂磨機主要機體、磨筒、分散器、底閥、電機和進料泵組成，磨筒裝有冷卻水，由兩個支耳固定在機體前面，進料泵裝在機體內，將物料從底閥送入磨筒分散研磨，由磨筒頂部的分離篩網出料，分散和某些具有觸變性物料的研磨分散，用手動閥門控制流量，根據用戶的要求可選用碳鋼和不銹鋼兩種。
本機是經過預分散和潤濕處理的液固混合物，由送料泵將物料由磨筒底部進料閥送入磨筒內和磨筒內的研磨介質一起被高速旋轉的分散器所攪動，使物料中的固體顆粒和研磨介質間產生強烈的剪切、撞擊，達到磨細顆粒和分散聚體的目的，研磨分散后的液固懸浮液通過磨筒頂部的分離器（篩網分離）流出。
|
型號 |
SK系列 |
||||||
|
SK10 |
SK20 |
SK30 |
SK40 |
SK80 |
SK120 |
||
|
技術參數 |
筒體容積L |
10 |
20 |
30 |
40 |
80 |
120 |
|
主電機功率Kw |
3、4 |
7.5、11 |
11、15 |
15、18.5 |
22、30 |
30 |
|
|
泵電機功率Kw |
1.5、3 |
1.5、3 |
1.5、3 |
1.5、3 |
1.5、3 |
1.5、3 |
|
|
分散軸轉速r/min |
1320 |
1320 |
1200 |
1070 |
830 |
700 |
|
|
送料能力L/min |
2-16 |
2-16 |
2-16 |
3-24 |
3-24 |
3-24 |
|
|
冷卻水耗量t/h |
=1 |
=1 |
=1 |
=1 |
=1 |
=1 |
|
|
物料粘度Pa.s |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
|
|
|
重量Kg |
500 |
780 |
850 |
1300 |
2000 |
3000 |
