雙錐混合機具有新穎、節能等特色，其功能是將各種成份的粉料、液體混合均勻，具有適用性廣、混合均勻度好、物料殘留少、維護保養方便等特點，對混合物適應性廣、不受磨碎和壓潰、無分層離析、無沉積、死角等現象，是粉體等行業重點推廣的先進混合設備，廣泛用于化工、冶金、食品、制藥、化肥、涂料、顏料、染料、農藥、橡膠飼料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、礦山、建材等各行業的固體與“固體”（即粉體與粉體），液體與液體、粉體與液體的組合。
雙錐混合機筒內的兩只非對稱螺旋的快速自轉將物料向上提升，形成兩股非對稱沿筒壁自下向上的螺柱形物料流，轉臂帶動的螺旋公轉運動，使螺旋外的物料不同程度進入螺柱包絡線內，一部分物料被錯位提升，另一部分物料被拋出螺柱，從而達到合圓周方位物料的不斷更新擴散，被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補兗了底部的空穴，從而形成對流循環。由于上述運動的復合，物料在短時間內獲得了均勻混合，混合精度較高。本機對混合物適應性強；對熱敏性物料不會產生過熱現象；對顆粒物料不會壓饋和磨碎；對比重懸殊和粒度不同的物料組成的混合不會發生分層離析現象；對粗粒、細粒和超細粉等各種顆粒、纖維或片狀物料的混合也有較好的適應性。

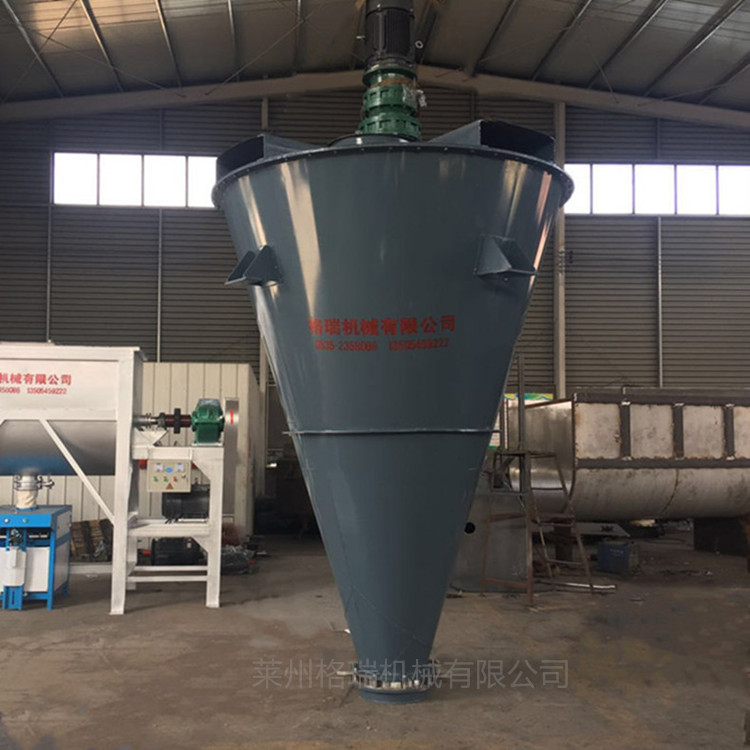

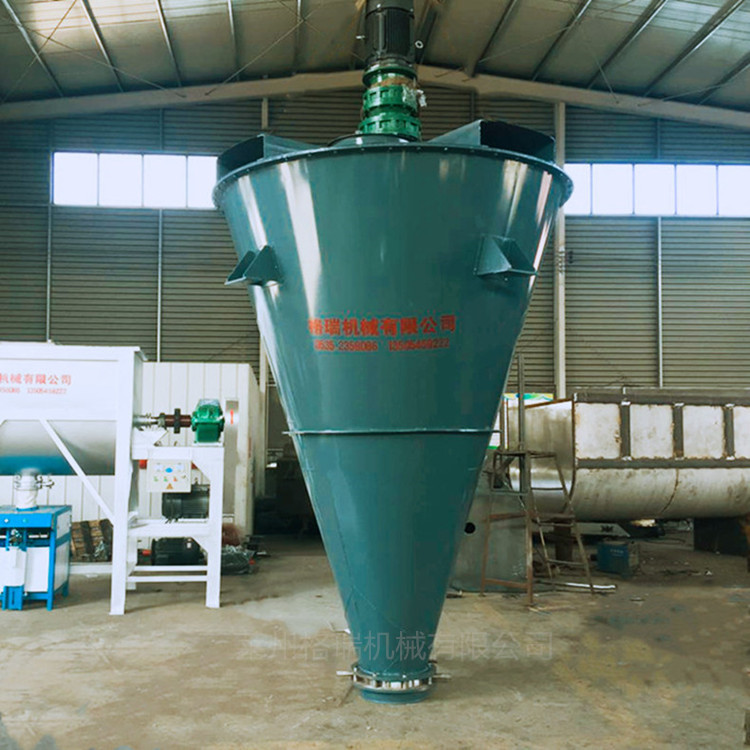

雙錐混合機由噴液裝置、傳動部分、筒蓋、螺旋、筒體、出料閥等部件組成。
1、噴液裝置：噴液裝置由旋轉接頭和噴液部件組成，噴液部件用法蘭固定分配箱下端蓋上，由公轉帶動一起運轉,旋轉接頭和噴液部件為活動連接，以便旋轉接頭固定在管道上。
2、傳動部分：由自轉電機和公轉電機的運動，通過蝸輪蝸桿、齒輪調整到合理的速度，然后傳遞給螺旋實現自、公轉兩種運動。
3、筒蓋部分：筒蓋支撐著整個傳動部分，傳動部分用螺旋固定筒蓋上，筒蓋上設有若干也供料、觀察、清洗、維修用。
4、螺旋部分：筒體內兩只非對稱排列的螺旋作自、公轉行星運動時，在較大范圍翻動物料，使物料快速達到均勻混合。
5、筒體部分：筒體為錐形結構，作乘物料用，使出料迅速、干凈、無積料，無出料死角。
6、出料閥：出料閥安裝在筒體底部，用于控制物料及放料，該出料閥可分手動、氣動、電動三種結構形式，可根據用戶需要加裝液體出料閥（漿液閥）。
|
型號（CP） |
DSH-0.3 |
DSH-0.5 |
DSH-1.0 |
DSH-1.5 |
DSH-2.0 |
DSH-3.0 |
DSH-4.0 |
DSH-6.0 |
DSH-8.0 |
DSH-10.0 |
|
|
全容積（M3） |
0.3 |
0.5 |
1.0 |
1.5 |
2.0 |
3.0 |
4.0 |
6.0 |
8.0 |
10 |
|
|
裝載系數 |
0.6 |
||||||||||
|
產量（t/h） |
0.3-1 |
0.5-1.5 |
2-2.5 |
2-4 |
2.5-5 |
3.5-8 |
5-10 |
7.5-15 |
10-12 |
12-25 |
|
|
總功率（Kw） |
A |
3.55 |
3.55 |
4.55 |
4.75 |
6.05 |
8.05 |
12.5 |
16.5 |
20 |
20 |
|
B |
2.2 |
3 |
4 |
5.5 |
5.5 |
7.5 |
11 |
15 |
18.5 |
20.5 |
|
|
物料粒度（目） |
20-450 |
||||||||||
|
混合均勻度 |
相對偏差＜1.5% |
||||||||||
|
公轉 |
2 |
||||||||||
|
自轉 |
A |
143 |
57 |
70 |
|||||||
|
B |
143 |
57 |
|||||||||
|
直徑 |
930 |
1130 |
1500 |
1633 |
1830 |
2040 |
2250 |
2548 |
2780 |
4050 |
|
|
重量（Kg） |
500 |
560 |
1200 |
1350 |
1500 |
2300 |
2520 |
3160 |
3600 |
5560 |
|
